流場、磁場及介質電導率對膠水專用計量表測量的影響分析

膠水專用計量表是一種安裝與使用都相當方便簡單的流量測量儀表，我們在安裝使用過程中對于膠水專用計量表要注意以下三點：流速分布、磁場邊緣效應以及被測介質電導率，對于基于電磁感應原理工作的流量計類型，這三個方面的因素是在其使用過程中特別重要的。下面小編針對這三方面加以介紹：
（一）流速分布的影響
只要管內流速為軸對稱分布，則電*上產生的感生電動勢大小與流動狀態無關，不論它是層流還是紊流，僅與流體的平均流速成正比．因此，流速分布為軸對稱是膠水專用計量表必須滿足的工作條件之一．
假如，流速分布相對管中心為非對稱時，測量就會產生誤差．因為電*上得到的感生電動勢e是測量管內所有液體共同貢獻的結果，所以每一個流體質點都有貢獻。但由各個流體質點相對于電*的幾何位置不同，故即使各質點速度一樣，它們對電動勢e的貢獻也是不同的．越靠近電*的質點對電動勢e的貢獻越大．也就是說，電*附近的感生電動勢較大，與兩電*平面成90°的地方的流體產生的感生電勢就小．所以，如果電*附近的流速非軸對稱的偏大，測得的流量信號就比實際流量值大；反之，電*附近的流速非軸對稱的偏小，測得的流量信號也就偏小．因此，為了消除由于流速分布而產生的測量誤差，在電磁流量變送器的應有一定長度的直管段，以保證流速的鈾對稱分布．
 (二)磁場邊緣效應的影響
由前述的基本假定可知，e＝DB  這一基本表達式是在“長筒流量計”的模型條件下推得的，即假定沿流體的流動方向上磁場始終是均勻的．實際上，這意味著沿管軸方向上的磁場為無限長，而實際流量計的磁場是有限長的，所以就必須考慮有限長磁場產生的邊緣效應對測量的影響。
1．絕緣管壁

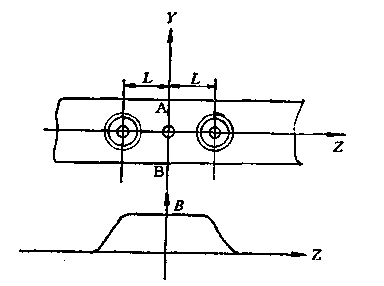

圖3—34為流量計測量管的縱向視圖．設磁場長度為2L，測量管半徑為a．電*A和B在磁場中部。則從圖中可見：磁場的中間部分，即電*附近大致是均勻的，兩端則逐漸減弱，形成不均勻的磁場邊線，段后下降為零．這樣，在電*附近產生的感生電勢較大，兩端則較小，從而造成液體內部電場外有的不均勻而產生渦電流．由渦電流產生的二次磁通，反過來又改變磁場邊緣部分的工作磁通，使磁場的均勻性進—步遭到破壞。所以，電*上得到的感生電勢與無限長磁場下的感生電動勢有差別，使測量信號產生誤差．

圖3－34磁場邊緣效應
設在磁場軸向長度為2L時，電*A和B之間的感生電動勢用eAB表示，而無限長磁場時(L→  )的感應電動勢為e．用S來表示它們的比值，即
S＝
顯然，我們希望S值越接近于1越好。也就是說，希望磁場軸向長度為有限長時電*上產生的感生電動勢盡可能接近于無限長時的值．若以L／d表示磁場軸向長度與管道內徑之比，則根據計算，在測量管是絕緣管壁的條件下，S與L／d的關系如圖3—35所示．由圖可知，在保證S＝0．99的情況下，L/ d的比值范圍大致為L／d＝2．8—3．04．這就是說，為了減少磁場地緣的影響，勵磁線圈的長度應為測量管內徑的2. 8—3．04倍，這樣才可以使電*上產生電動勢接近于無限長磁場時的值。

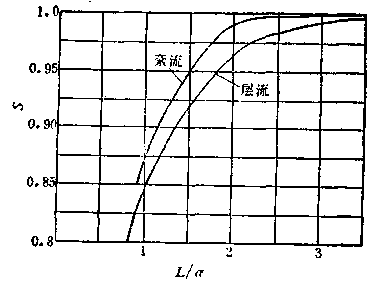

圖3－35 S與L / d的關系
2．導電管壁

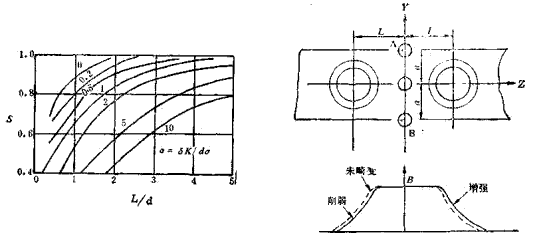

圖3－36 導電管壁S與L / a的關系
圖3－37液態金屬磁場邊緣效應
如果測量管是導電的，由于導電管壁的短路作用，磁場邊緣效應就會更加明顯，并導致電*上感生電動勢損失的增加．隨著管壁導電率和壁厚的變化，這種影響也將隨之改變．若以  表示管壁厚度，K表示管壁電導率，d和  仍然分別表示測量管內半徑和被測液體電導率，則可用L／d和a＝  來表示不同情況下邊緣效應的影響程度，如圖3—36所示．
由圖可知，同樣的L／d值，測量管的電導率越大，管壁越厚，這種影響也就越大，即感生電動勢的損失也就越嚴重a＝0即相當于管避絕緣的情況(K＝0)，其結果與圖3－35所示的一樣．所以，對膠水專用計量表來說，測量管壁絕緣是非常必要的．
3．液態金屬的邊緣效應
如前所述，由于勵磁線圈兩端的磁感應強度B是逐漸減弱的，形成了不均勻的邊緣，使被測介質在磁場的邊緣區域內產生渦電流，對測量產生影響．當被測介質是電導率*高的液態金屬時，這個渦電流的影響就很大。
如圖3－37所示，由磁場邊緣效應產生的渦電流會引起二次磁通，使工作磁場的邊緣發生畸變，出于左側邊緣的磁場是逐漸增強的，所以左側的渦電流就企圖去削弱這種增強；而右側的渦電流，由于右側的磁場逐漸減弱，阻止這種削弱．這樣就造成了整個磁場的畸變，便它相對于電*軸不對稱．
上述這種效應在值流勵磁的情況下雖有一定影響，但問題不大．如果采用交流勵磁的話，隨著勵磁電流頻率的增加，這種邊緣效應的影響就比較嚴重．
如果被測介質中含有導磁性物質，例如含有鐵、鉆、鎳之類的金屬時，磁場邊緣效應的影響就更加復雜化．在理論上研究這種效應時，常用一個純數，即磁雷諾數RM＝  ud來表征這個效應影響的大小．其中，  和  分別是介質的磁導率和電導率；u為介質流速；d為測量管半徑．研究表明，如果RM值不大，并且磁場邊緣離電*不太近的情況下，即使介質中含有微量的導磁性物質，對測量的影響仍可忽略．相反RM值很大，而且磁場邊緣離電*又比較近的，則由于工作磁場的畸變將給測量造成嚴重的影響。所以，膠水專用計量表要求被測介質非磁性是必要的．另外，對于液態金屬，一般采用直流勵磁以減少磁場邊緣效應．
(三)被測介質電導率的影響
目前，膠水專用計量表轉換路的輸入阻抗已有所提高，測量導電性液體時，一般不會因介質電導率稍有變化而引起誤差，但對于一定的轉換器輸入阻抗，被測介質的電導率有一個下限值  min，不能低于該下限值．
被測介質的電導率太大也是不允許的。例如當電導率超過10－1(S／cm)左右時，就會降低流量信號，改變指示值，即指示流量值小于實際流量值．這是因為在電磁流量變送器中，磁場為有限長，被測的導電液體只有流過有限磁場時，才能產生感生電動勢e．所以，代表流量信號的感生電動勢e是磁場部分的導電液體切割磁力線的結果，磁場兩端以外的導電液體沒有對e作出任何貢獻．相反，由于它們也是和兩個電*連通的，故也就構成了一部分外電路。當變送器與轉換器連接在一起時，這部分外電路就與轉換器輸入阻抗相并聯而成為變送器的負載．當被測介質的電導率很大時，外電路的電阻較小，達時不管轉換器的輸入阻抗有多高，并聯的結果將取決于這部分液體外電路，從而減小變送器與轉換器之間的傳輸精度。
所以，對一個膠水專用計量表來說，測量不受介質電導率影響是有一定范圍的，被測介質電導串既不能太大，也不能太小。隨著電子技術的發展，轉換器輸入阻抗的提高，必將可以降低被測介質電導率的下限。
